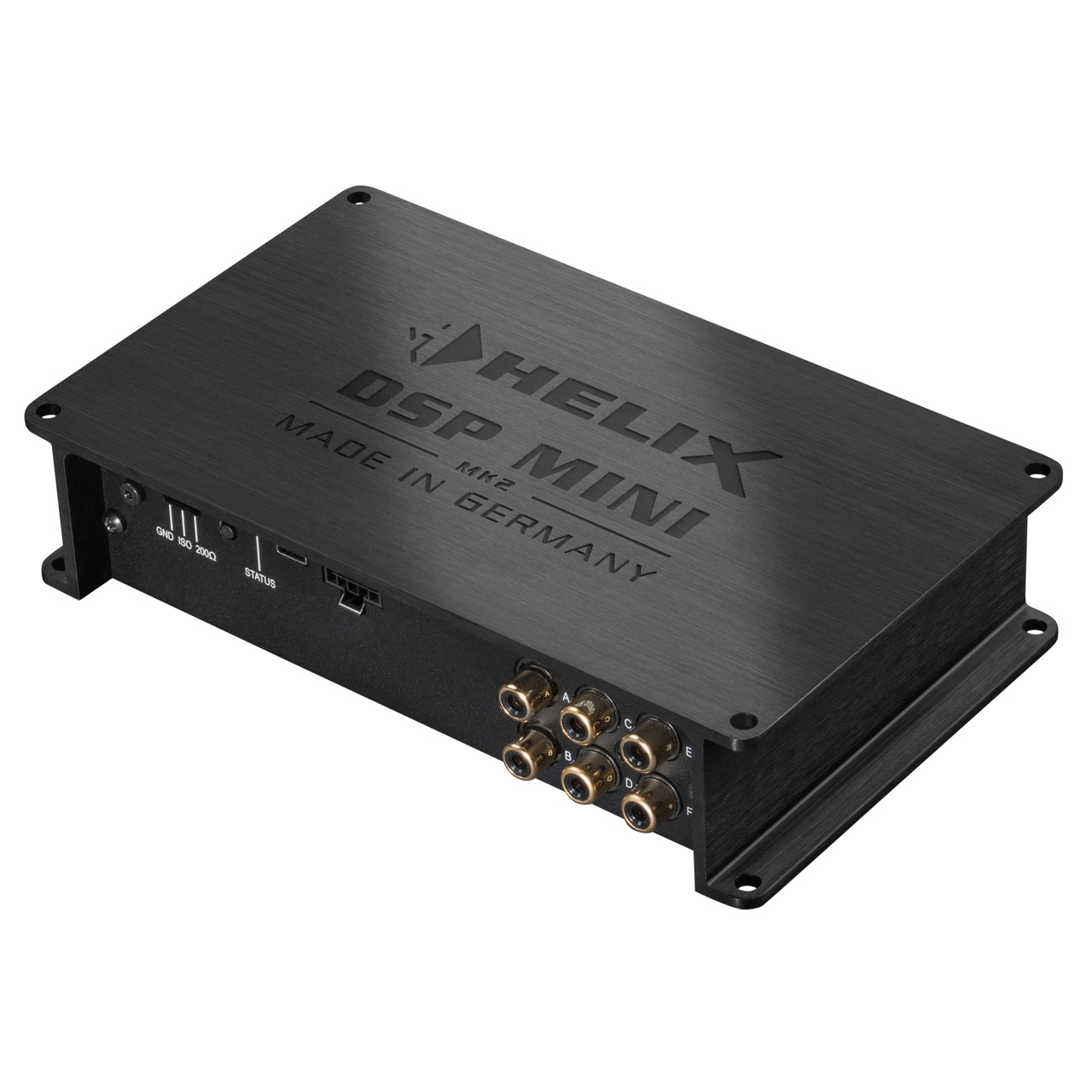

HELIX DSP MINI MK2

下一代微型DSP

最小巧的 HELIX 訊號處理器迎來了其強勁的繼任者——DSP MINI MK2。與前代產品一樣，這款緊湊型 DSP 堪稱真正的技術寶庫。強大的 64 位元音訊 DSP 和 BurrBrown 轉換器，結合 96 kHz 的取樣率和高達 40 kHz 以上的高解析度音訊頻寬，帶來卓越的音質。 MK2 在各項測量指標上也達到了頂尖水平——高達 6 伏特的最大輸出電壓、顯著提升的信噪比和更低的 THD，確保了完美的聲音表現。
當然，DSP MINI MK2 基於 ACO 平台，配備 32 位元協處理器，不僅能夠以驚人的速度處理所有控制任務，還支援增強低音處理 (Augmented Bass Processing) 和 RealCenter 等專有音效，以及包含輸入訊號分析器 (ISA) 的通道分離式輸入均衡器。

即使在最小的空間內也能實現無縫整合和最大程度的控制

隨著現代車輛音響系統的安裝空間日益受限，各個組件的連接也變得越來越複雜，對插頭和線纜的耐用性提出了更高的要求。 DSP MINI MK2 的智慧型控制連接埠 (SCP) 可實現配件產品的多功能連接，甚至還能為其提供完整的電源。其堅固的卡扣式設計確保了連接的穩定性，同時有助於防止插頭和線材損壞，從而實現緊湊、節省空間的安裝方案。

全部登船

設備包裝清晰地表明，DSP MINI MK2 的名稱僅指其尺寸，功能方面絕不妥協。其基本功能包括：配備 ADEP.3 電路（第三代高級診斷錯誤保護）的智慧高電平輸入、自動遠端開關、光纖輸入以及用於連接藍牙^® HD 或透過 USB 傳輸高解析度音訊等系統的 HELIX 擴充卡插槽（HEC 插槽）。

特徵

• 功能極為強大的 64 位元「定點」音訊 DSP，每秒可執行 12 億次 MAC 運算
• 高解析度音訊頻寬高達 40 kHz 以上，帶來無與倫比的音質
• BurrBrown 的 A/D 和 D/A 訊號轉換器
• 用於擴充功能集的高階協處理器 (ACO)
  • 輸入訊號分析儀 (ISA) 和輸入均衡器
  • DSP 音效 (SFX) 包括“增強低音處理”，可動態優化低音炮的低音響應；“StageXpander”，可顯著拓寬立體聲聲場；“RealCenter”功能，可為驅動單元和輔助驅動單元實現完美聚焦的聲場定位等等。
  • 10 個用於聲音設定的內部儲存位置

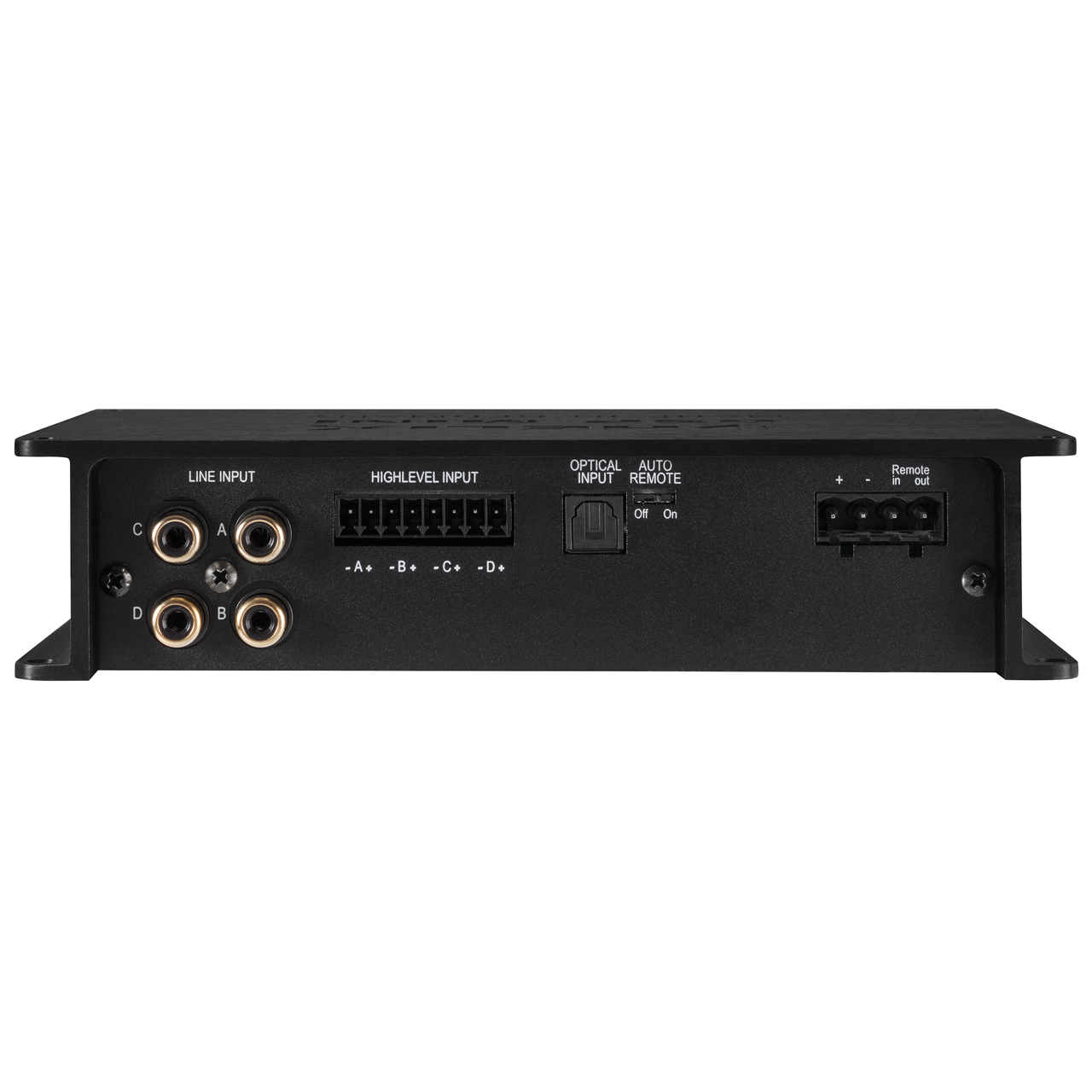

• 智慧高電平輸入，帶 ADEP.3 電路和自動開啟功能
• SPDIF格式的光纖數位輸入

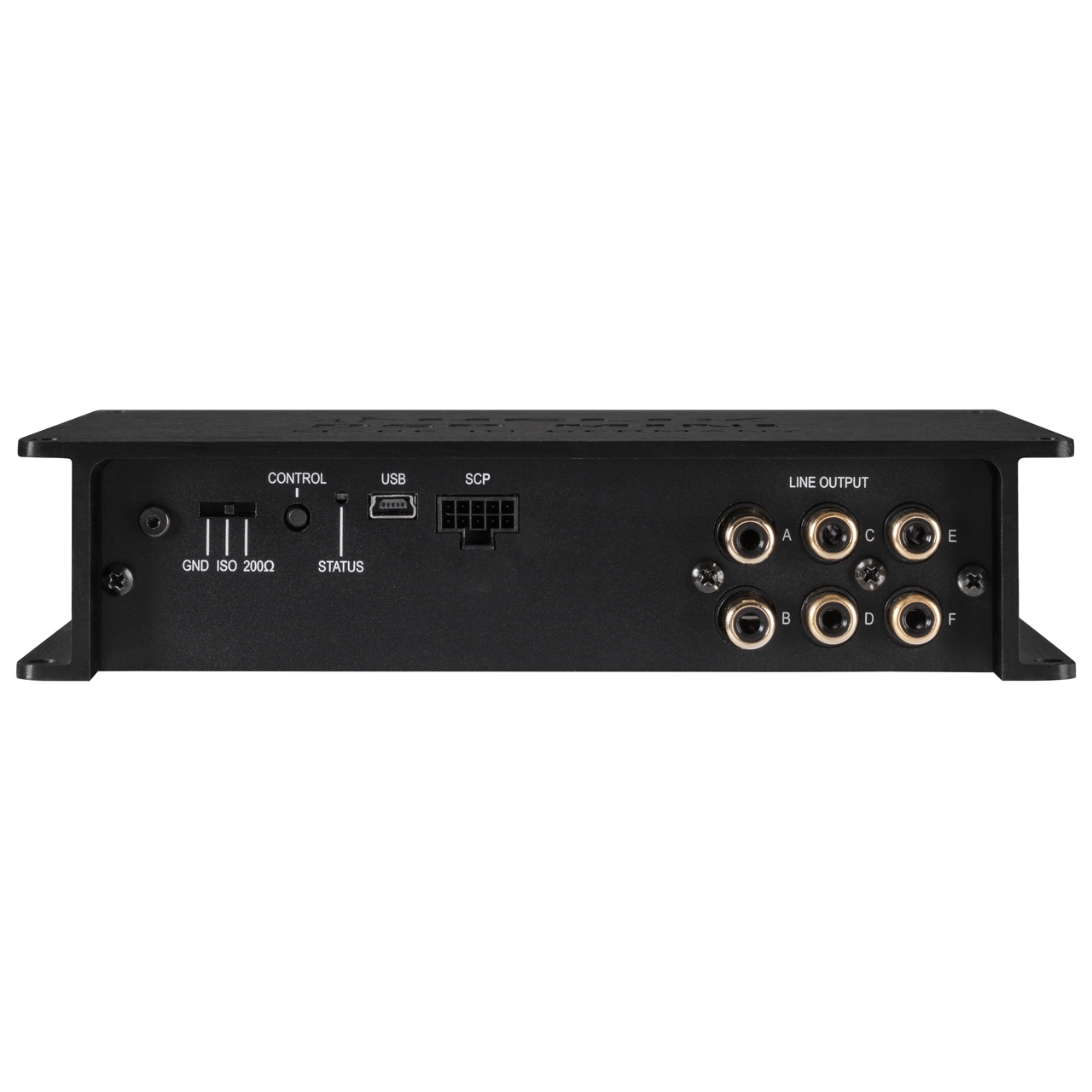

• 緊湊型、面向未來的智慧型控制連接埠（SCP）
• HEC 插槽用於系統擴展，可連接額外的輸入/輸出模組，例如藍牙^®音訊串流、透過 USB 傳輸的高解析度音訊串流等。
• 可自由定義訊號路由，並為線路、SPDIF 和 HEC/AUX 提供獨立的矩陣。
• 優化訊號路徑和電源，進一步提升音質
• 「接地開關」以避免接地迴路
• 尺寸非常緊湊，便於整合到車輛中。
• 透過直覺的 DSP PC-Tool V4 軟體進行最簡單的配置

特色功能：

96 kHz 取樣率

HELIX DSP MINI MK2 能夠以 96 kHz 的取樣率處理所有訊號，取樣率翻倍。因此，音訊頻寬不再局限於 22 kHz 等常規值，而是擴展到 40 kHz 以上。採樣率翻倍需要更高的 DSP 處理能力，因為可進行的算術運算數量減半。只有採用最新一代的 DSP 晶片，才能在將取樣率提升至 96 kHz 的同時，增加更多新功能。

ACO – 高級 32 位元協處理器

HELIX DSP MINI MK2 整合了最新一代功能強大的 32 位元協處理器，用於執行所有內部和外部監控及通訊任務。與上一代 8 位元協處理器相比，這款 MCU 在設定切換和與我們的 DSP PC-Tool 軟體進行數據通訊方面速度大幅提升。另一個顯著優勢是協處理器整合了原生引導程式。它允許對 DSP 的所有組件進行軟體升級，以便調整微控制器控制的 ADEP.3 電路，例如，當原廠收音機的診斷系統進行未來修改/更改，或者設備需要擴展其他介面時。此外，由於新的閃存，ACO 提供 10 個用於聲音設定的儲存位置，而不是通常的兩個。

智慧進階輸入 ADEP.3

現代原廠車用收音機都具備先進的揚聲器診斷功能。特別是最新一代的車載收音機，配備了額外的監控功能，因此，如果連接訊號處理器，經常會出現故障訊息和特定功能（例如音量平衡功能）的遺失——但使用 DSP MINI MK2 則不會出現這種情況。
全新的 ADEP.3 電路（第三代高級診斷錯誤保護）避免了所有這些問題，並且在高音量下也不會不必要地增加原廠收音機揚聲器輸出的負載。

啟停功能

HELIX DSP MINI MK2 的開關電源即使在引擎啟動期間電池電壓降至 6 伏特，也保證恆定的內部供電電壓。

省電模式

節能模式已整合在基本設定中。當超過 60 秒沒有輸入訊號時，此模式會顯著降低連接至 HELIX DSP MINI MK2 的功放的功率消耗。請注意，在許多採用“CAN”或其他內部
總線結構的現代汽車中，即使在鎖車離開後，收音機也可能“隱蔽地”保持開啟狀態長達 45 分鐘！一旦「節能模式」激活，遠端輸出以及連線的擴大機將被關閉。如果輸入音樂訊號，HELIX DSP MINI MK2 將在一秒鐘內重新啟動遠端輸出。您可以透過 DSP PC-Tool 軟體修改 60 秒的關閉時間，或完全停用「節能模式」。

自動數位訊號偵測

HELIX DSP MINI MK2 支援類比輸入和數位輸入之間的訊號控制切換。一旦光纖輸入偵測到輸入訊號，訊號處理器就會自動切換到該輸入。此功能可在 DSP PC-Tool 軟體中停用。此外，您還可以使用選購的遙控器手動切換類比輸入和數位輸入。

附註：Bluetooth®文字商標和標誌是 Bluetooth SIG, Inc. 的註冊商標，Audiotec Fischer GmbH 對這些商標的使用已獲得許可。其他商標和商品名稱均為其各自所有者的財產^。

DSP 功能

RealCenter

「RealCenter」功能是由Audiotec Fischer公司開發的演算法，它能夠增強左右前置聲道中同時存在的音樂訊息，從而創建獨特的中央聲道訊號。與通常僅將聲道訊號相加的方法不同，RealCenter還能根據左右聲道的立體聲訊息動態控制中央聲道訊號的強度。這
聽起來很複雜，但效果令人驚嘆：這意味著，如果只有左聲道或右聲道發出音訊訊號，中央聲道就不會發出任何訊號。而傳統的演算法只會將中央聲道的音量降低6分貝（相當於一半的音量）。 Audiotec Fischer的「RealCenter」功能能夠同時為左右前置聲道和輔助聲道帶來獨特而寬廣的聲場！因此，傳統中央聲道的一些缺點，例如聲場狹窄、聲音突兀等，都將成為過去。

增強低音處理

Audiotec Fischer 獨有的“增強低音處理”技術，包含兩項革命性的音訊功能：“動態低音增強”和“SubXpander”，專為顯著提升低音炮的低音表現而研發。
「動態低音增強」巧妙地結合了最大程度的深沉低音和最高的聲壓——無論音樂風格或主機音調設定如何。根據輸入訊號，「動態低音增強」會提升低頻範圍並調整次聲波濾波器的截止頻率。結果是，在中低音量下，低音響應更加強勁深沉，而在高音量下，也不會出現低音炮機械或電氣過載的風險。如此顯著的低音表現令人嘆為觀止。
如果您想要更低沉、更「暗沉」的低音，也可以啟動「SubXpander」功能。此功能會在 50 至 100 Hz 的頻率範圍內，將次諧波加入基頻。

StageXpander

根據車內揚聲器的佈局，前座椅可以營造或寬或窄的立體聲場。中置揚聲器可能會進一步限制音樂的空間感。而Audiotec Fischer全新推出的「StageXpander」功能正能解決這個難題——它突破了聲學限制，在不影響人聲或樂器定位精度的前提下，打造出更寬廣的立體聲基調！
此功能可透過四級調節，滿足您的個人化需求。

ClarityXpander

您是否正在尋找更通透、更飽滿的高音表現？ Audiotec Fischer 的「ClarityXpander」功能正是您所需要的。此功能經過適當調整（因此可分三級調整），可在高頻範圍內添加額外的諧波－如果原揚聲器的高頻響應不夠明亮，此功能尤其實用。這種額外的高頻提升不僅適用於前置雙聲道，還可以單獨調整中置聲道。更棒的是，中置聲道也支援自動動態控制，即使聆聽高頻「密集」的音樂，也不會造成聽覺疲勞。

科技數據

交貨範圍

1 個 DSP MINI MK2 訊號處理器、
1 個控制輸入轉 SCP 轉接器、
1 條 USB 線、
1 套安裝配件、
1 本使用說明書
